如何选择配电箱熔断器

2019-03-19 1114

  1. 配电箱熔断器选用的一般原则

  (1)根据运用条件判定熔断器的类型。

  (2)选择熔断器的规范时,应首要选定熔体的规范,然后根据熔体去选择熔断器的规范。

  (3)熔断器的保护特性应与被保护目标的过载特性有杰出的合作。

  (4)在配电系统中,各级熔断器应相互匹配,一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。

  (5)关于保护电动机的熔断器,应留意电动机发起电流的影响,熔断器一般只作为电动机的短路保护,过载保护应选用热继电器。

  (6)熔断器的额定电流应不小于熔体的额定电流;额定分断才能应大于电路中或许呈现的最大短路电流。

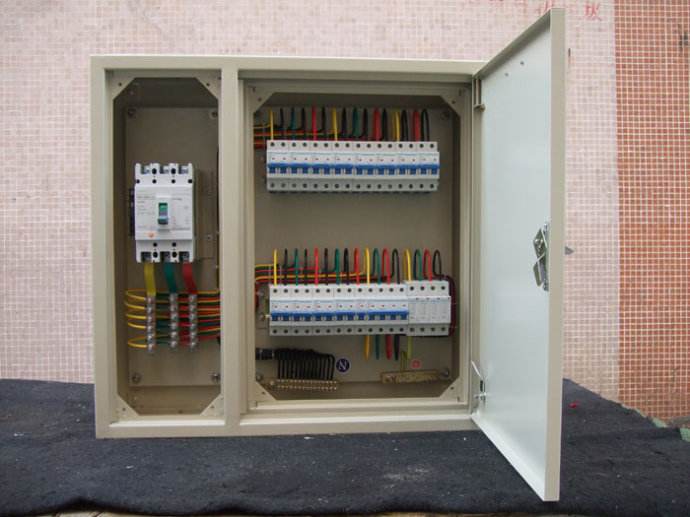

配电箱厂家

  2. 一般用处熔断器的选用办法

  (1)熔断器类型的选择。

  熔断器主要根据负载的情况和电路短路电流的大小来选择类型。例如,关于容量较小的照明线路或电动机的保护,宜选用RCIA系列刺进式熔断器或RM10系列无填料密闭管式熔断器;关于短路电流较大的电路或有易燃气体的场合,宜选用具有高分断才能RL系列螺旋式熔断器或RT(包括NT)系列有填料封闭管式熔断器;关于保护硅整流器件及晶闸管的场合,应选用快速熔断器。

  熔断器的方式也要考虑运用环境,例如,管式熔断器常用语大型是被及容量较大的变电场合;刺进式熔断器常用语无振动的场合;螺旋式熔断器多用于机床配电;电子设备一般选用熔丝座。

  (2)熔体额定电流的选择。

  1)关于照明电路和电热设备等电阻性负载,由于其负载电流比较稳定,可用作过载保护和短路保护,所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn

  2)电动机的发起电流很大,因而对电动机只宜作短路保护,关于保护长期作业的单台电动机,考虑到电动机发起时熔体不能熔断,即式中,轻载发起或发起时刻较短时,系数可取近1.5;带重载发起、发起时刻较长或发起较频频时,系数可取近2.5。

  3)关于保护多台电动机的熔断器,考虑到在呈现尖峰电流时不熔断熔体,熔体的额定电流应等于或大于最大一台电动机的额定电流的1.5~2.5倍,加上同时运用的其他电动机的额定电流之和,即Irn——多台电动机中容量最大的一台电动机的额定电流,A;Ifnmax——其他各台电动机额定电流之和,A。

  有必要阐明,由于电动机负载情况不同,其发起情况也不相同,因而,上述系数只作为判定熔体额定电流时的参阅数据,精确数据需在实践中根据运用情况判定。

  (3)熔断器额定电压的选择。

  熔断器的额定电压应等于或大于地址电路的额定电压。
