江门配电柜直流操作电源的简述

2020-03-16 1215

  直流配电柜主要是将汇流箱输出的直流电缆接入后进行汇流,再接至并网逆变器。配电柜厂家的配电柜含有直流输入断路器、防反二极管、光伏防雷器。方便操作和维护。直流操作电源选用高频电源技术,蓄电池选用主动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得直流操作电源运转更加安全可靠。

  配电柜操作电源的效果主要是在发电厂和变电所正常运转时,供给维护、信号,主动、远动、通信和断路器跳闸、合闸以及其他机电设备的操作电源。在发作事故时,供给维护、断路器跳闸以及其他设备的事故操作电源。配电柜厂家在沟通电源中断时,作应急照明用。

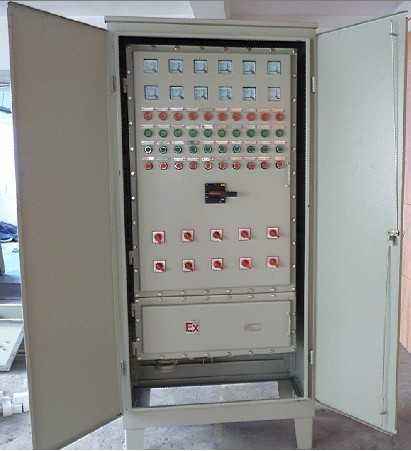

江门配电柜

  对操作电源的要求主要有操作电源必须充沛可靠口,操作电源的电压改变应在答应范围内(包括沟通电源停电后规则的时间范围内),否则,虽然还有操作电源,控制电路和有关电器却不能正常作业。沟通电源如选用沟通380V或220V,可直接由主电路上获得。如第上几节介绍的几种控制电路,有的用380V,有的用22OV,,如用沟通OV,则需用变压器降压。

  配电柜直流电源一般由沟通电整流而得,如选用硅整流设备,将三相或单相沟通电整流成所i要的直流电压,其电路的作业原理,在第二章巾已经介绍过。但一般的整流设备,在沟通电停电后,直流电也就不存在了。所以,还要用蓄电池组或储能电容。用厂蓄电池组或储能电容后,在有沟通电时,硅整流设备·方面向控制电路等供给直流电压,同时也向蓄电池组或电容器充电(浮充充电);当操作电源需要较大电流(例如断路器合闸时,电流较大)时,蓄电池组或储能电容也参加供电。而在沟通电断电时,山蓄电池组或储能电容器供电,并在规则的时间内,确保电值不致降到答应的范围以下。

文章源自:江门配电柜 www.jm-xdy.com
